Sigfox

Sigfox: es una solución de conectividad celular mundial para el Internet of Things pensada para comunicaciones de baja velocidad que permite reducir los precios y el consumo de energía para los dispositivos conectados. La solución de conectividad SIGFOX se basa en una infraestructura de antenas y de estaciones de base totalmente independientes de las redes existentes.

Sigfox es una alternativa de amplio alcance, que en términos de alcance está entre Wi-Fi y la comunicación móvil. Utiliza bandas ISM, que se pueden utilizar sin necesidad de adquirir licencias. Sigfox responde a las necesidades de muchas aplicaciones M2M que funcionan con una batería pequeña y solo requieren niveles menores de transferencia de datos, allí donde WiFi se queda demasiado corto y la comunicación móvil es muy cara y consume demasiada energía.

Sigfox utiliza una tecnología llamada Ultra Narrow Band (UNB) diseñada para funcionar con bajas velocidades de transferencias de 10 a 1.000 bits por segundo.

Sigfox usa la modulación de banda estrecha BPSK para hacer redes IoT de área amplia (WAN). LoRaWan usa un formato de modulación y sigfox usa otra modulación.

Al transmitir a través de un canal UNB, es decir, 200Hz de ancho en la señalización SIGFOX, se requiere poca potencia para transmitir datos a distancias considerables con poca fecha de datos de aire. Los sistemas UNB se usan frecuentemente en un solo sentido, desde un sensor (dispositivo terminal) hasta una estación base, pero es posible que se requieran servicios bidireccionales de vez en cuando. Por ejemplo, un sensor en un aparcamiento que indica si un espacio en particular está vacío solo tiene que transmitirse una vez cuando un automóvil ingresa al espacio, y una vez más cuando un automóvil se va y opcionalmente abre su receptor unas cuantas veces cada hora para escuchar comandos del sistema.

SIGFOX es relativamente único en este mercado, como controlador de tecnología y proveedor de servicios, al ofrecer la certificación de módem para que el dispositivo compatible con SIGFOX se pueda suscribir a la red únicamente administrada por SIGFOX Network Operator (SNO). Esto es similar al operador de telecomunicaciones en el negocio celular, excepto que solo se enfoca en OBJETOS CONECTADOS. Su beneficio es el chipset disponible comercialmente que permite acelerar el crecimiento del mercado y la adopción temprana de tecnología. El servicio SIGFOX está actualmente disponible en 45 países en todo el mundo en 2018 https://www.sigfox.com/en/news/sigfox-expands-its-global-network-45-countries

Buena explicación de Adafruit para LoRa y Sigfox: https://learn.adafruit.com/alltheiot-transports/lora-sigfox

Ultra Narrow Band (UNB)

UNB, Ultra Narrow Band, tecnología de modulación utilizada por LPWAN por varias compañías, incluyendo:

  • Sigfox, UNB-based technology de origen francés.
  • Telensa: https://www.telensa.com/
  • NB-IoT, otro estándar de banda estrecha iniciado y completado por 3gpp con su lanzamiento de la serie de estandarizaciones de IoT. Más inforamción: https://en.wikipedia.org/wiki/NarrowBand_IOT
  • Nwave, es una empresa que hace cosas muy similares a SIGFOX utilizando el estándar Weightless. Usa una tecnología patentada desarrollada en cooperación con MIT. Su primera versión sin códigos de corrección de errores, también forma la base del protocolo abierto Weightless-N.
  • Weightless, a set of communication standards from the Weightless SIG
  • Neul, el concepto de este sistema es similar al de Sigfox y funciona en la banda sub-1GHz. Neul Utiliza la infraestructura actual móvil 4G para una solución NB-IoT
  • Z-Wave es una tecnología RF de bajo consumo diseñada inicialmente para productos de domótica como controladores de iluminación y sensores. Optimizado para la comunicación fiable de baja latencia de pequeños paquetes de datos, alcanza velocidades de datos de hasta 100kbit/s, opera en la banda de sub-1 GHz y es robusta frente a interferencias de Wi-Fi y otras tecnologías inalámbricas en el rango 2,4 GHz como Bluetooth o ZigBee. Más información: https://en.wikipedia.org/wiki/Z-Wave

Ultra Narrow Band (UNB) generalmente se refiere a la tecnología que transmite por un canal de espectro muy estrecho, es decir <1KHz, para lograr un enlace de larga distancia (5 km en el área urbana o 25km en campo abierto) para el enlace de datos entre el transmisor y el receptor. Esto tiene sentido desde el punto de vista teórico debido a la excelente relación entre la potencia y el ruido de recepción bajo en banda (los filtros de recepción estrechos  eliminan la mayor parte del ruido). Una alternativa es usar comunicación de banda ancha, alta velocidad de datos y agregar ganancia de codificación (como CSS en LORA). Sin embargo, dado el mismo rendimiento neto de datos, ambos sistemas tendrán un rango similar.

Más sobre UNB:

UNB solo permite un operador en una frecuencia libre, en españa es Sigfox operado por Cellnex.

Tecnología Sigfox

SigFox se encuentra disponible a través de los principales proveedores de chips y módulos del mercado (entre otros; Silicon Labs, Texas Instrument, Intel, Telecom Design, o ETSI), ofreciéndoles soporte y facilidades para la integración de sus equipos en la red. SigFox, que busca la normalización de sus soluciones para la comunicación en el IoT, permite así la interoperabilidad entre equipos de distintos fabricantes. Además de este soporte, SigFox ofrece la posibilidad de certificar los dispositivos con la marca SigFox Ready. Este proceso pretende clasificar los dispositivos en función de la cobertura y el alcance radio al que pueden tener acceso, con categorías de 0 a 3; siendo la 0 la que mejor calidad radio ofrece, y la 3 la que da una calidad más baja.

Una vez fabricados y certificados los dispositivos, queda desarrollar aplicaciones para ellos, de manera que se podrían reemplazar soluciones existentes porque el uso de SigFox fuese más conveniente en diversos campos de estudio, o bien se podrían desarrollar aplicaciones completamente nuevas e innovadoras para su introducción en el mercado.

SIGFOX emplea un sistema de tipo celular que permite que los dispositivos remotos se conecten usando tecnología de banda ultraancha (UNB).

Sigfox en Cellnex. https://www.cellnextelecom.com/productos-y-servicios/smart-cities-iot-seguridad/internet-of-things/

Cómo funciona la red sigfox:

Los tres pilares de Sigfox son: bajo coste, eficiencia y alcance global

Así, basándose en los tres pilares fundamentales, las características más destacables de lo que ofrecen a sus clientes son las siguientes:

  • Frecuencias libres (ISM) resistentes frente a interferencias
  • Conectividad Ultra Narrow Band (UNB) bidireccional
  • Compatibilidad con los chips existentes
  • Conforme con ETSI y FCC
  • Eficiencia energética: han logrado que la autonomía de algunos productos se prolongue hasta 15 años
  • Conexión sencilla (plug & play)
  • Gestión basada en la nube
  • Cobertura internacional
  • Libre de derechos y royalties

Interesante Comparativa de  redes LPWAN: https://www.sciencedirect.com/science/article/pii/S2405959517302953

Red Sigfox

SIGFOX es muy simple: ni códigos, ni configuración, ni peering. Busca algo sencillo y que el usuario no tenga que estar insertando códigos, PINs o claves complejas, por ello se adapta tan bien al IoT.

En el caso de smartphones y tablets, actualmente no son compatibles con esta red, pero, al no tener licencia de uso, su inclusión sería realmente económica y sencilla.

Lo cierto es que la red SIGFOX, por el uso que hace de los datos, tiene más de inspiración en el telégrafo o en Twitter que en las redes de banda ancha.

El enlace de radio SIGFOX utiliza bandas de radio ISM sin licencia. Las frecuencias exactas pueden variar de acuerdo a las regulaciones nacionales, pero, en Europa, la banda de 868 MHz es la más utilizada mientras que en EE UU es la de 915 MHz. La densidad de las células en la red SIGFOX se basa en un rango promedio de unos 30-50km en las zonas rurales. En las zonas urbanas, donde hay más obstáculos y el ruido es mayor, la densidad podrá reducirse a entre 3 y 10 km . Las distancias pueden ser mucho mayores para los nodos al aire libre, donde SIGFOX ha conseguido alcances de más de 1.000 kilómetros, lo que la hace especialmente adecuada para zonas despobladas o lejanas.

SigFox para la comunicación, proporciona una infraestructura de telecomunicación ya construida e independiente de cualquier red existente, con un bajo ancho de banda, y mejor adaptado a la transmisión de mensajes pequeños frente a otras alternativas, como LoRa. El uso del backend de SigFox (https://backend.sigfox.com/) como punto final de la comunicación, que recibirá los datos enviados por el módem y los presentará a través de su página web. Estos mensajes se reenviarán, mediante callback, a servicios externos para la generación de estadísticas y alarmas en tiempo real, haciendo innecesario el gateway que se usa con LoRa.

Arduino MKRFOX1200

La apuesta de Arduino por sigfox se llama Arduino MKRFOX1200: https://store.arduino.cc/arduino-mkrfox1200 que se presentó en el Arduino Day de 2017.

Esta placa lleva un microcontrolador Atmel SAMD21 de 32 bits como el resto de la familia MKR de Arduino y un módulo Sigfox ATA8520 también de Atmel.

Microcontrolador: http://www.atmel.com/Images/Atmel-42181-SAM-D21_Summary.pdf

Módulo sgifox: http://www.atmel.com/Images/Atmel-9372-Smart-RF-ATA8520_Datasheet.pdf

Características técnicas:

Microcontroller SAMD21 Cortex-M0+ 32bit low power ARM MCU
Board Power Supply (USB/VIN) 5V
Supported Batteries 2x AA or AAA
Circuit Operating Voltage 3.3V
Digital I/O Pins 8
PWM Pins 12 (0, 1, 2, 3, 4, 5, 6, 7, 8, 10, A3 – or 18 -, A4 -or 19)
UART 1
SPI 1
I2C 1
Analog Input Pins 7 (ADC 8/10/12 bit)
Analog Output Pins 1 (DAC 10 bit)
External Interrupts 8 (0, 1, 4, 5, 6, 7, 8, A1 -or 16-, A2 – or 17)
DC Current per I/O Pin 7 mA
Flash Memory 256 KB
SRAM 32 KB
EEPROM no
Clock Speed 32.768 kHz (RTC), 48 MHz
LED_BUILTIN 6
Full-Speed USB Device and embedded Host
LED_BUILTIN 6
Antenna power 2dB
Carrier frequency 868 MHz

IMPORTANTE: Los Arduinos con microcontrolador que integra interfaz USB como los leonardo o los SAMD21 usan Serial como el interfaz para comunicación USB y Serial1 es el puerto UART que disponen, que en el caso de los leonardo son los pines 0 y 1 y en el caso de los SAMD21 son los pines 13 y 14.

Esquematico de la placa: https://www.arduino.cc/en/uploads/Main/MKRFox1200-schematic.pdf

Es una placa perfecta para IoT para usar en una red celular y de bajo consumo. Ideal para proyectos donde hay movilidad. Al comprar este dispositivo obtienes una suscripción gratuita de dos años (con hasta 140 mensajes diarios) a Sigfox y acceso gratuito al servicio de geolocalización que permite hacer un seguimiento del HW sin un módulo GPS. El plan se activará automáticamente después de que se haya enviado el cuarto mensaje.

Covertura de sigfox: https://www.sigfox.com/en/coverage. La frecuencia de Sigfox es 868 MHz.

Pasado los dos años de subscripción, aunque a día de hoy no hay posibilidad de obtener una suscripción de sigfox para desarrolladores o makers, sigfox ha asegurado que se creará un plan de suscripción antes que caduquen las primeras suscripciones en abril de 2019.

La alimentación de esta placa puede ser a 5V mediante el USB o usando dos pilas AA o AAA a través de bornero, conmutando automáticamente entre las dos fuentes. Mediante el Vin también es posible alimentarlo a una fuente regulada de 5V.

La placa está diseñada para alimentarse a 3V a través del bornero, por lo tanto no es posible alimentarlo mediante una batería Li-Po o Li-Ion

Una de las principales características de esta placa es el bajo consumo, puede funcionar con dos pilas AA de 1.5V durante 6 meses con un uso normal.

El microntrolador SAMD21 se puede poner en modo sleep gracias a la librería Low Power https://github.com/arduino-libraries/ArduinoLowPower. En este caso es interesante el uso del bajo consumo que deja dormida la placa y en este modo no aparece el USB. Para despertarla hacer doble click en el botón de reset.

Al igual que el resto de Arduinos con MCU SAMD21 funciona a 3.3V y los pines no son tolerante a voltajes de 5V.

Primeros pasos con MKRFOX1200

Web oficial de Arduino MKRFOX1200:

Getting started: https://www.arduino.cc/en/Guide/MKRFox1200

Getting started SigFox: http://makers.sigfox.com/getting-started/

Librería SigFox: https://www.arduino.cc/en/Reference/SigFox

Tutorial MUY bueno de Luis Del Valle: https://programarfacil.com/blog/arduino-blog/arduino-mkrfox1200-sigfox-lpwan/

Configuración Inicial MKRFOX1200

La placa MKRFOX1200 se programa con el IDE de Arduino, pero para poder hacerlo es necesario instalar el soporte para las placas con microcontrolador SAMD. Para ello hay que ir al gestor de placas e instalar “Arduino SAMD Boards (32-bits ARM Cortex-M0+)” o simplemente buscar MKRFOX en el buscador del gestor de tarjetas.

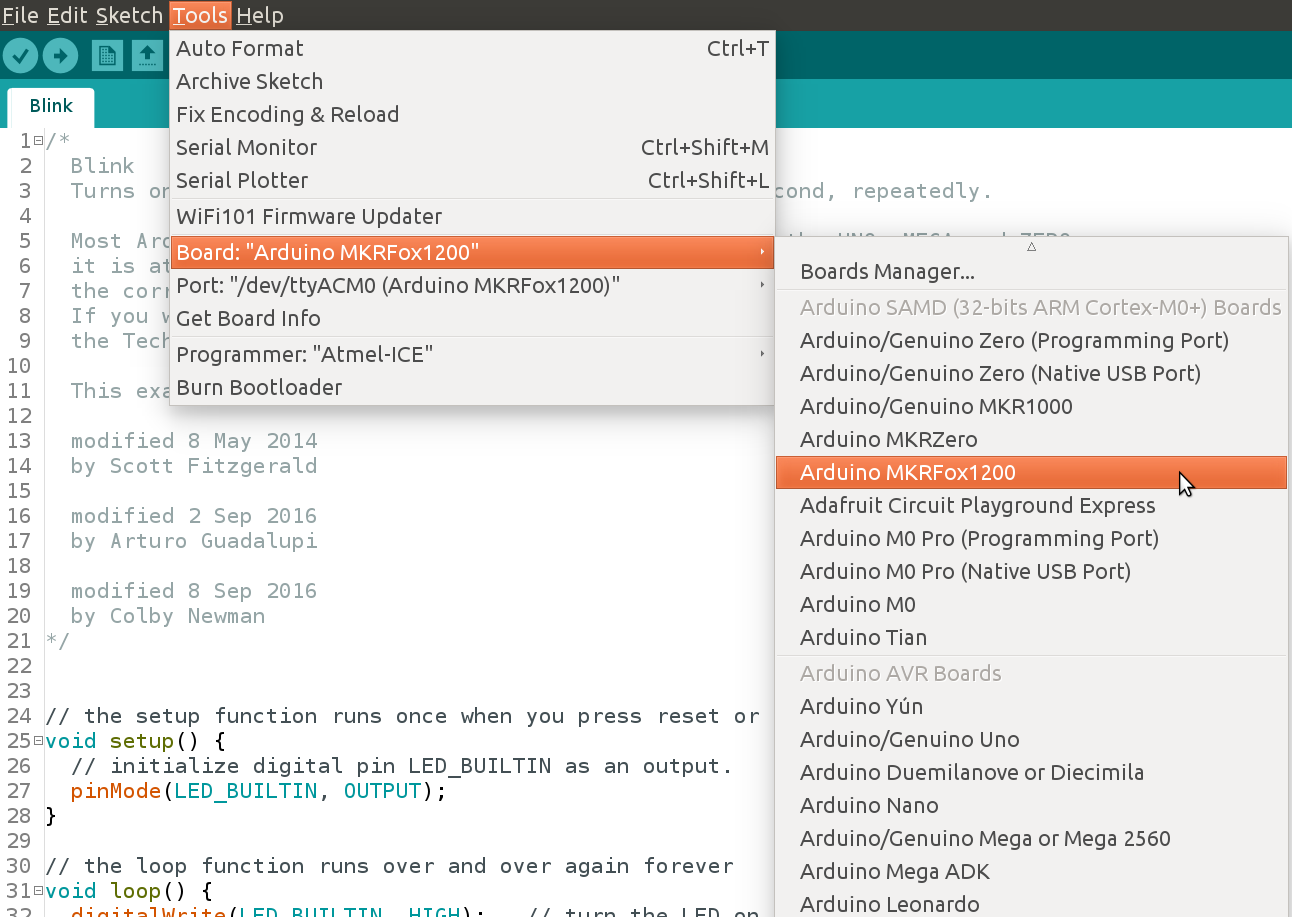

Luego seleccionar desde el menú Herramientas seleccionar la placa MKRFOX1200.

Para poder usar el MKRFOX1200 con la red de Sigfox es necesario registrarlo, para ello debe usarse el siguiente tutorial llamado primera configuración: https://www.arduino.cc/en/Tutorial/SigFoxFirstConfiguration

Para ejecutar el ejemplo FirstConfiguration, para ello habrá que instalar las librerias Arduino:

Los datos de nuestro modem Sigfox para registrarlo son ID y PAC. Luego hay que registrarlo en la web: https://backend.sigfox.com/activate y seguir las instrucciones de la web que es muy sencilla:

  • Poner placa y país, en España Cellnex es la empresa que tienes Sigfox.
  • Crear una cuenta o sino entrar en la que tienes.

Una vez registrado tarda unos minutos en aparecer los datos y asignará el dispositivo a tu usuario y aparecerá dentro del panel de control en la opción del menú ASSOCIATED DEVICE.

Con esto ya podemos empezar a mandar datos al backend de Sigfox.

Manejo MKRFOX1200 y Sigfox

Para empezar a usar el Arduino MKRFOX1200 y Sigfox, al igual que con cualquier otro dispositivo o librería de Arduino, lo mejor es revisar los ejemplos que vienen al instalar el soporte para esta placa: https://github.com/arduino-libraries/SigFox/tree/master/examples

Para poder acceder a los ejemplos seguir: Archivo – Ejemplos – Arduino Sigfox for MKR1200

El primer ejemplo es FirstConfiguration que ya hemos visto: https://github.com/arduino-libraries/SigFox/blob/master/examples/FirstConfiguration/FirstConfiguration.ino

Después de registrar el MKRFOX1200, para probar el funcionamiento de la placa puede usarse el ejemplo Sigfox Event Trigger donde se manda un mensaje de alarma de dos fuentes diferntes conectadas los pines de interrupción 0 y 1: https://www.arduino.cc/en/Tutorial/SigFoxEventTrigger

Más información: https://www.arduino.cc/en/Tutorial/SigFoxEventTrigger

Podría usarse para conectar un sensor de puerta y uno de ventana y cada vez que se abra mande un mensaje. Luego para que mande un correo o SMS habrá que configurar el callback en el backend de Sigfox.

Otros ejemplo son:

Otros ejemplo de monitores de condiciones atmosféricas:

Librería Sigfox

Arduino, además de ofrecernos un HW con Sigfox a buen precio, nos da una librería muy fácil de usar y más aun a quienes están acostumbrados a la programación de Arduino.

SigFox – Esta librería permite el uso de transceiver de Sigfox ATAB8520E en las placas Arduino MKRFOX1200.

Librería: https://www.arduino.cc/en/Reference/SigFox

  • begin() – Inicializa el módulo Sigfox
  • beginPacket() – Comienza el proceso de mandar un paquete
  • write() – Manda datos binarios al backend de Sigfox
  • print() – Manda caracteres al backend de Sigfox
  • endPacket() – Finaliza el proceso de enviar paquetes iniciado con beginPacket()
  • parsePacket() – Comprueba la presencia de un paquete Sigfox antes de leer.
  • SigVersion() – Devuelve la versión de firmware del módulo
  • ID() – Devuelve el Sigfox ID del módulo que es único
  • PAC() – Devuelve el PAC del módulo, que es la clave secreta correspondiente al ID. El PAC no es transferible y debe regenerarse al cambiar de dueño el módulo.
  • reset() – resetea el módulo de sigfox
  • internalTemperature() – Devuelve la temperatura del sensor interno
  • debug() – Habilita el debug y deshabilita las funciones de ahorro de energía.
  • noDebug() – Deshabilita el debug
  • available() – Devuelve el número de bytes disponibles para leer.
  • read() – Lee los datos entrantes de Sigfox.

Callbacks

Un callback se puede traducir como una llamada de vuelta, devolución de llamada o una retrollamada. Es una de las configuraciones más importantes de un DEVICE TYPE ya que nos permite añadir, modificar o eliminar Callbacks. Los callbacks van asociados a los DEVICE TYPE y no a los DEVICES.

Sirve para enviar todos los datos que recibimos desde este DEVICE TYPE a otro sitio. El caso típico es poder llamar a alguna plataforma del IoT. Si por ejemplo queremos hacer una gráfica de las temperaturas, en el backend de SigFox no podemos hacer esto. Por eso existen las Callbacks para reenviar todos esos datos a una plataforma que permita gestionar esa información y dar un aspecto visual más atractivo.

Sigfox hace que sea fácil recoger los datos enviados por los dispositivos del servicio en la nube mediante el uso de callbacks. Las callbacks son un servicio que permite a Sigfox enviar un evento a un servidor externo después de recibir el evento. Por ejemplo, un dispositivo podría enviar un mensaje Sigfox al ocurrir un evento (una ventana abierta), es posible recibir una notificación una vez que se haya producido este evento. Esta sería la idea de usar un callback. El servidor Sigfox transmitirá el mensaje a través de una solicitud POST / GET a su propio servidor o enviar un correo electrónico. Además de definir su propio servidor y sus datos, Sigfox también le permite transferir sus datos con de forma simplificada como AWS IoT y Microsoft Azure.

Para configurar un callback personalizado, debe estar el dispositivo y cuenta registrados y configurado un dispositivo con un tipo de dispositivo y grupo.

Navega a la pestaña ‘Tipo de dispositivo’ en la barra de navegación. Luego, busca el Tipo de dispositivo de tu dispositivo y haz clic en el botón de filtro. Seleccione el ‘Nombre’ del dispositivo dentro de la entrada de búsqueda. Lo llevarán a la página ‘Información’. Desde aquí puede ver todos los datos sobre el dispositivo que configuró. Ahora navegue a ‘callback’ en el lado izquierdo de la página. Si esta es la primera vez que configura una callback, la página debe estar vacía. Haga clic en el botón ‘Nuevo’ en la esquina superior derecha y se le mostrará una lista de los diferentes tipos de devoluciones de llamadas

Haga clic en el elemento ‘Callbacks personalizados’. Ahora tendrá una página similar a la siguiente, con varias opciones de configuración diferentes.

Los campos a rellenar son:

  • Custom Payload Config. Este campo permite especificar cómo desea que Sigfox decodifique el mensaje de su dispositivo.
  • Body: Este es el contenido principal del mensaje. Se puede especificar cualquier dato personalizado dentro de la carga útil. Puede ver todas las variables disponibles en la sección Sintaxis de URL.

Más información: http://makers.sigfox.com/getting-started/

Estas callbacks transfieren todos los datos recibidos desde los dispositivos asociados a este DEVICE TYPE a una infraestructura externa. Para obtener más información, consulte la documentación. Callback documentation: https://backend.sigfox.com/apidocs/callback

Callback para mandar un correo:

Callback para mandar los datos a una web/base de datos externa:

Esta es la llamada a la API: https://www.aprendiendoarduino.com/servicios/SMS/saveSMS.php?telefono=6359871xx&mensaje=alarm_bike_{device}_lat_ {lat}_long_{lng}&pin=xxxx

Arduino y Sigfox

Sigfox: es una solución de conectividad celular mundial para el Internet of Things pensada para comunicaciones de baja velocidad que permite reducir los precios y el consumo de energía para los dispositivos conectados. La solución de conectividad SIGFOX se basa en una infraestructura de antenas y de estaciones de base totalmente independientes de las redes existentes.

Sigfox es una alternativa de amplio alcance, que en términos de alcance está entre Wi-Fi y la comunicación móvil. Utiliza bandas ISM, que se pueden utilizar sin necesidad de adquirir licencias. Sigfox responde a las necesidades de muchas aplicaciones M2M que funcionan con una batería pequeña y solo requieren niveles menores de transferencia de datos, allí donde WiFi se queda demasiado corto y la comunicación móvil es muy cara y consume demasiada energía.

Sigfox utiliza una tecnología llamada Ultra Narrow Band (UNB) diseñada para funcionar con bajas velocidades de transferencias de 10 a 1.000 bits por segundo.

Sigfox trabaja con fabricantes como Texas Instruments, Atmel, Silicon Labs y otros para poder ofrecer distintos tipos de SoC, transceptores y componentes de conexión a su red. En el caso de smartphones y tablets, actualmente no son compatibles con esta red, pero, al no tener licencia de uso, su inclusión sería realmente económica y sencilla.

La empresa que está haciendo el despliegue de la red de Sigfox en España es Cellnex Telecom antigua Abertis Telecom.

Cellnex:

Cómo funciona la red sigfox:

Los tres pilares de Sigfox son: bajo coste, eficiencia y alcance global

Así, basándose en los tres pilares fundamentales, las características más destacables de lo que ofrecen a sus clientes son las siguientes:

  • Frecuencias libres (ISM) resistentes frente a interferencias
  • Conectividad Ultra Narrow Band (UNB) bidireccional
  • Compatibilidad con los chips existentes
  • Conforme con ETSI y FCC
  • Eficiencia energética: han logrado que la autonomía de algunos productos se prolongue hasta 15 años
  • Conexión sencilla (plug & play)
  • Gestión basada en la nube
  • Cobertura internacional
  • Libre de derechos y royalties

Hardware Sigfox

Existen muchos dispositivos certificados por sigfox y pueden encontrarse en la sigfox partner network: https://partners.sigfox.com/

Dentro de los productos certificados por Sigfox lo divide:

Nosotros nos centramos en los kits de desarrollo, como por ejemplo el ATA8520 https://partners.sigfox.com/products/digikey que usa un microcontrolador ATMega328p como el Arduino UNO y el transceiver Atmel ATA8520D que también lleva el Arduino MKRFOX1200.

Entre los kits de desarrollo podemos destacar:

El Cesens mini de la empresa Riojana Encore lab es un ejemplo de un dispositivo certificado por Sigfox: https://partners.sigfox.com/products/cesens-mini

Todos estos dispositivos hay que darlos de alta en la red de Sigfox, aunque generalmente para los desarrolladores al comprar un dispositivo tenemos una suscripción de 1 o dos años a la red de Sigfox.

Comprar conectividad:https://buy.sigfox.com/ y precios: https://buy.sigfox.com/buy/offers/ES

Una vez hay un contrato, es necesario activar el kit de desarrollo en el backend de Sigfox: https://backend.sigfox.com/activate

Y ya podemos hacer nuestro proyecto con Sigfox. Muchos más proyectos con Sigfox: https://www.hackster.io/sigfox

Mensajes Sigfox

Los mensajes de Sigfox están diseñados para ser muy pequeños, optimizados para sensores y requerir sólo una pequeña cantidad de energía para transmitirlos. El payload de Sigfox está limitado a 12 bytes (excluyendo las cabeceras del payload). Un mensaje de ‘uplink’ desde un dispositivo a la estación base es enviado durante aproximadamente 6 segundos a un a velocidad de 100 bits/seg. Aunque pueda parecer una velocidad de información muy restringida, realmente hay muchas cosas que se pueden hacer con 12 bytes.

En el siguiente ejemplo muestra cómo con una estructura de 12 bytes mandar un conjunto de coordenadas GPS junto con velocidad, hora y voltaje de batería.

0 1 2 3 4 5 6 7 8 9 10 11
Lat. Lat. Lat. Lat. Lon. Lon. Lon. Lon. Vol. Sats. Acq. Spd.

Más información: http://makers.sigfox.com/getting-started/

El protocolo Sigfox soporta comunicación bidireccional. Esto significa que es posible configurar el módulo Sigfox para solicitar datos desde los servidores de Sigfox. A esto se le denomina mensaje ‘downlink’. El dispositivo Sigfox manda un mensaje de ‘uplink’ a los servidores de Sigfox solicitando un mensaje de ‘downlink’ y espera durante 30 segundos. El dispositivo espera recibir un mensaje con un payload de 8 bytes. Por la regulación ETSI, los dispositivos están limitados a 4 mensajes ‘downlink’ al día.

Debido a que el dispositivo inicia el mensaje de ‘downlink’, en lugar de la estación base, los mensajes de ‘downlink’ se usan comúnmente como configuración. Un ejemplo podría ser un dispositivo con múltiples sensores para recogida de datos que diariamente consulta los umbrales de alerta configurados en el dispositivo.

Explicación del downlink paso a paso: http://www.iotnet.mx/index.php/2017/03/02/el-downlink-de-sigfox-explicado-paso-paso/

Backend de Sigfox

Además de la red de Sigfox, tenemos los dos extremos de la comunicación: los dispositivos, emisores de mensajes, que están conectados a la red, y el punto final o backend de la comunicación, que recibe esos mensajes y los procesa para generar un resultado.

En el caso de SigFox, se ofrece el servicio llamado SigFox Cloud para el segundo propósito, que ofrece una aplicación web conocida como SigFox Backend. Desde ella, se pueden gestionar los dispositivos, visualizar los mensajes transmitidos por los mismos y configurar de integración de los datos, entre otros. Además, el servicio da la oportunidad de poder redirigir todo el volumen de información que llega al backend a cualquier aplicación ejecutada en un servidor o centro de procesamiento de datos.

Hay dos maneras de tomar los datos que recoge el backend de Sigfox:

  • Utilizando la API que proporciona el backend, basada en HTTP REST (GET o POST, indistintamente); la cual, en función del recurso pedido, devuelve un resultado concreto, con una carga útil con formato JSON.
  • Utilizando una URL de callback, identificando dicha URL a la aplicación web que desea recibir los mensajes. De esta forma, se registraría dicha URL en el backend, indicando los atributos que le interese recibir (por ejemplo, la carga útil del mensaje); y cada vez que llegase un mensaje al mismo, éste le reenviará los valores pedidos en un mensaje con formato, por ejemplo JSON.

Como hemos visto, el módem de radio de Sigfox envía ráfagas de datos a las antenas de la estación base. Idealmente, una señal es captada por más de una antena. El paquete de datos se demodula en la estación base y luego se envía al centro de datos de sigfox (backend). Luego, el centro de datos envía los datos recibidos a los suscriptores del servicio a través de servicios web de callback al estilo REST.

Centrándonos en el backend de SigFox, veamos las opciones de navegación que nos ofrece, con una breve explicación de cada una de ellas.

Cuando accedemos al portal, se nos presenta una página de bienvenida, que nos notifica de las nuevas funcionalidades incluidas en la página. También tenemos acceso a una lista de eventos de la red y a un mapa con la cobertura actual en el país. A través de la barra superior, podemos navegar por los distintos apartados de la página, diferenciando los siguientes (de izquierda a derecha):

  • Device: nos muestra los dispositivos registrados en el backend, distinguidos por un identificador único. Entre otras opciones; nos muestra estadísticas con el número de mensajes enviados diariamente, notificaciones de eventos surgidos durante la transmisión (como saltos en el número de secuencia, que indican pérdida de información), y sobre todo, los mensajes enviados; con la fecha de recepción, el contenido del mensaje (con la codificación elegida por el fabricante del dispositivo), su traducción a ASCII (si se han enviado caracteres), su localización (mostrando un rectángulo formado por la latitud/longitud, sin decimales, en la que se encuentra el dispositivo), información sobre redundancia, el nivel de la señal recibida (en dB), y la URL de callback a la que se redirige (de haberla).
  • Device Type: lista los tipos de dispositivos registrados en el backend. De esta forma, a cada conjunto de dispositivos le podemos asociar un tipo para gestionarlos de la misma manera. La opción más relevante a considerar en este apartado es el establecimiento de las URL de callback a cada tipo de dispositivo; pudiendo utilizar más de una URL para cada tipo, eligiendo entre GET o POST, y pudiendo seleccionar las variables que se desean obtener (entre otras; el identificador de dispositivo, la hora de llegada del mensaje, la potencia media de la señal, la latitud/longitud desde donde se envió el mensaje, o la carga útil).
  • User: muestra los usuarios, pertenecientes a un grupo, que tienen acceso al backend.
  • Group: gestiona los grupos configurados en el backend. A ellos se le pueden asociar usuarios, dispositivos o suscripciones. Además, SigFox le proporciona un usuario y contraseña para tener acceso a la API REST.
  • Billing: se encarga de las suscripciones a SigFox, incluyendo los servicios contratados, el número de mensajes máximo permitido o el precio de la suscripción, como aspectos más relevantes.
  • Información rápida del usuario: hace de resumen de la pestaña User, e incluye las direcciones IP con las que el usuario ha accedido al backend, junto la fecha de último acceso de cada una.
  • Redirección a la lista de eventos de red.
  • Ayuda online: dispone de documentación para el uso de callbacks y la API REST, información para el proceso de suscripción, y una breve mención al formato de los mensajes enviados.
  • Logout: para cerrar sesión.

Más información sobre el backend de Sigfox:

Lo primero que se debe hacer es registrar un dispositivo en la red de Sigfox: https://backend.sigfox.com/cms/section/52f8a5b593368ce020b924e1/info

Activar un dispositivo: https://backend.sigfox.com/activate
